Manual de Armado de Calentadores

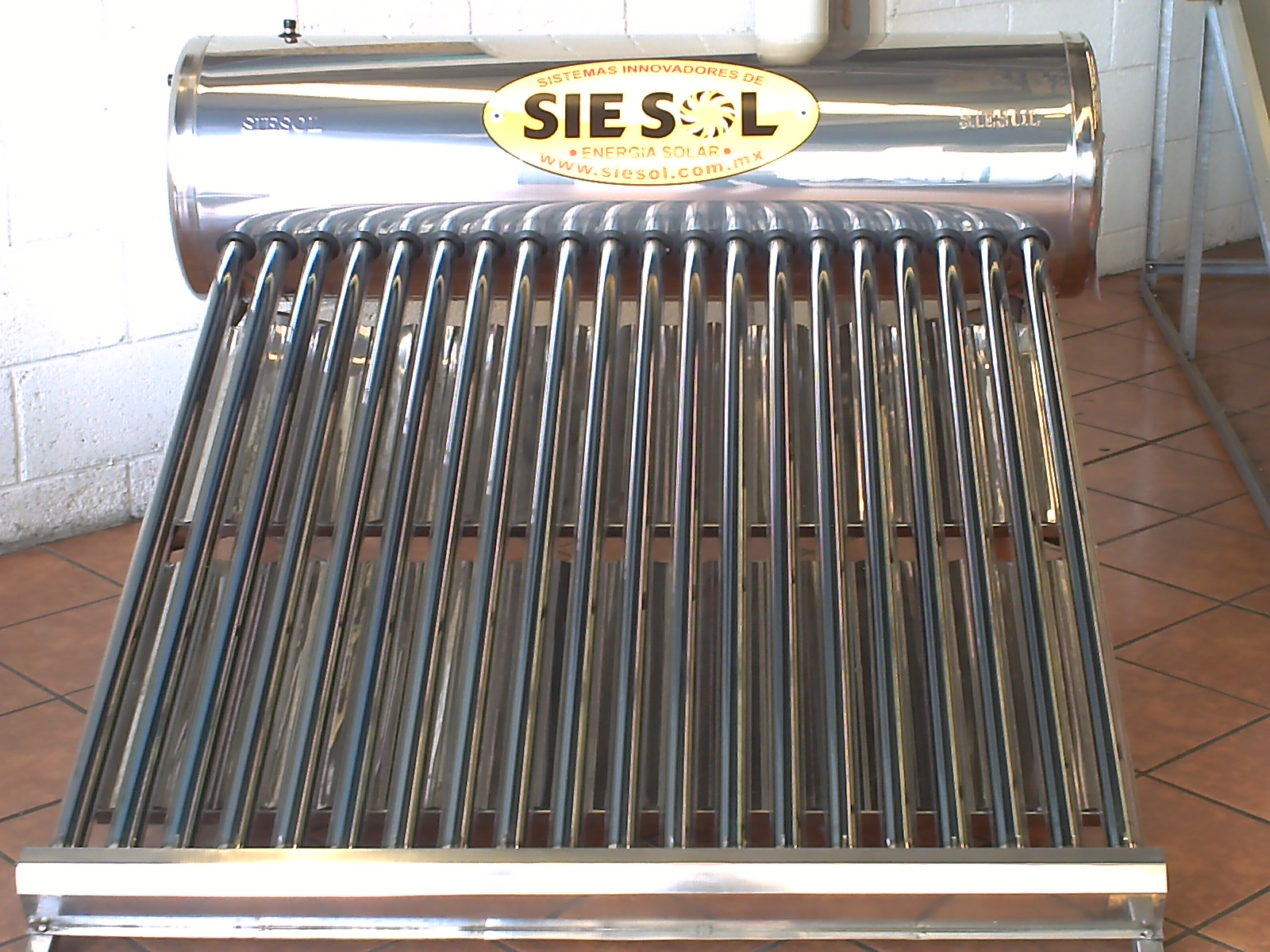

“MANUAL DE ARMADO DE SU CALENTADOR DE AGUA SIESOL”

Como primer paso, se recomienda que identifique todas y cada una de las piezas de su equipo, en donde encontrara los siguientes accesorios: Dos o tres bases para el termo tanque, las más pequeñas (A), dos o tres rieles para colocar los reflectores, los más largos y cuadrados (B), dos o cuatro reflectores, las planchas (C), dos o tres patas cuadradas traseras las más cortas (D), dos o cuatro semiplanos más largos (travesaños) con orificio en el centro (E), dos semiplanos medianos (largueros) (F), una base de tubos en la parte baja frontal de su equipo (G), tanque o termo (H), cuatro o seis bases para las patas del equipo (I), dos o tres semiplanos pequeños (largueros) (J), una barra anticorrosiva (K), empaques negros para tubo (L), una bolsa con varios de tornillería, los tornillos más largos y delgados son para las bases de las patas y son 4 o 6 piezas., y los más delgados y cortos son para los reflectores y son 8 o 16 piezas, por último los tornillos más pequeños y anchos, los cuales son para el resto de la base. En los equipos más grandes como los 47-1500-24, 47-1500-30, 47-1800-24 y 58-1800-30 en algunas piezas se duplican por el tamaño, pero el armado es igual, solo hay que identificar cuáles son: (A,B,D,J,) de 3 piezas, (C,E,) de 4 piezas, (I) de 6 piezas, pero el armado queda igual.

1.- Colocar el (A) en forma de receptor en el piso y con los tornillos chicos y anchos sujetar el (B) y el (D) en la forma como indica el dibujo, el (D) con los orificios de los costados hacia el lado de afuera, para la colocación de los (F) y (J), al colocar el (B), cheque que los orificios de los reflectores (C) queden apuntando al centro de la estructura en todos los modelos, se recomienda solo apretar la tornillería con la mano y no apretar fuerte hasta el final.



2.- una vez hecha la operación con los rieles principales, quitar el plástico protector de los reflectores y colocarlos (C), como lo muestra el dibujo, solo apretar manualmente, NO apretar demasiado la tornillería.

3.- En este paso colocar las 4 piezas en las patas del equipo (I), deberán quedar las pestañas por dentro del tubular de las patas, para un mayor agarre, (ver dibujo), apretar con herramienta pero que quede con algo de flexión, no muy apretado.

4.- Colocar los dos o cuatro semiplanos con perforación al centro del riel (E), en la parte trasera de la base en forma de cruz con el tornillo o los tornillos que sobraron de los delgados cortos, como lo muestra el dibujo, (solo apriete lo indispensable).

5.- Coloque la base de los tubos de la parte frontal (G), para lo cual hay que levantar la base armada, en forma vertical, para poder poner la tornillería, como lo muestra la imagen, apriete con herramienta lo normal, NO muy apretad

6.- coloque los semiplanos medianos (F), agarrando los (B) con los (D), como lo muestra la imagen, solo apriete con la mano la tornillería (NO muy apretada), de igual forma los dos semiplanos más cortos (J), como lo muestra la imagen.

7.- Coloque la base en posición horizontal, en las 4 o 6 patas de la estructura y apriete toda la tornillería con herramienta (lo normal), quite las 4 o 6 tuercas del termo tanque y colóquelo sobre la estructura, en las ranuras de las piezas (A), estos tornillos tienen movilidad y se pueden mover hacia los extremos del tanque, lo que facilita la colocación del mismo, una vez colocado el tanque en la estructura NO apriete demasiado las tuercas, deje cierta movilidad para el colocado de los tubos.

8.- Poner el tanque en posición horizontal con referencia a los reflectores, apuntando las entradas de los tubos del tanque con dirección a las entradas de la base (G), y ahora ya puede iniciar con la colocación de los tubos, no sin antes colocar los empaques negros (L), en los tubos por la parte de la boca del tubo (entrada de agua). Hay que meter los empaques en el tubo a unos 20 cm. De la orilla con la parte plana del empaque hacia la parte más larga del tubo (la punta) y la parte ranura da del empaque hacia la boca del tubo (ver dibujo), hay que procurar no golpear los tubos, ya que los puede fundir y no calentar el agua, (solo con golpes muy fuerte los puede dañar), para saber si el tubo esta fundido, hay que ver la punta del mismo y sí perdió su color gris de la punta, de preferencia ya no lo instale, remplácelo por uno nuevo ya que de colocarlo fundido NO producirá agua caliente, acuda con su distribuidor “SIESOL” más cercano y adquiera un tubo similar, verifique que sea marca “SIESOL” funcionan mejor y son más resistentes, (estos daños NO los cubre la garantía).

    9.- Al colocar los tubos en su calentador “SIESOL” por seguridad se recomienda que lo haga la persona más capacitada para este trabajo, ya que de este paso depende que no queden fugas o tubos dañados, hay que colocar jabón para las manos liquido en unos 25 cm. De la boca del tubo para ingresar el empaque e inmediatamente introduzca el tubo en el termo tanque girando de izquierda a derecha y al mismo tiempo impulsando el tubo hacia el tanque,  una vez que libere la base (G), deslice el tubo hacia abajo para que siente bien en la misma base, una vez que esté bien colocado el tubo en la base (G), deslice el empaque (L), hay que repetir esta operación en cada tubo, para la colocación del ánodo de magnesio (K), se coloca en uno de los tres primeros tubos del lado de la salida de agua caliente, ver imagen.

10.-Una vez colocados todos los tubos en el termo tanque y de forma que los tubos queden rectos, revisar que no queden ladeados, una vez que estén puestos todos los tubos, hay que apretar toda la estructura nuevamente y las tuercas del termo tanque.

11.-Para llegar hasta el paso 10 usted debió de haber hecho toda la instalación hidráulica de su calentador de agua “SIESOL”, e instalar el mismo a la red hidráulica, para este paso se siguiere que conforme baya instalando los tubos se llenen con agua y los tape con alguna lona o los cartones de los empaques de su calentador, para evitar que antes de abrir a la red hidráulica, los tubos no se calientes y al contacto con el agua fría tengan una reacción térmica y los funda (ESTO ES MUY IMPORTANTE), usted tiene que instalar cada tubo con agua y taparlos si hay sol, una vez instalado al 100% solo deje su equipo un día al sol sin sacarle agua para que se recupere al 100% esto solo el primer día y poder disfrutar de los beneficios que brinda su Calentador Solar de Agua “SIESOL” después puede utilizar el agua que produce a diario su equipo.

RECOMENDACIONES:

I.- Deberá hacer todo el armado del calentador solar “SIESOL” en la parte donde se instalara definitivamente, para evitar mover el equipo ya armado y ocasionarle algún daño, NO instalé por ningún motivo con tubería plástica los primeros dos metros de la entrada de agua fría, salida del agua caliente y el jarro de aire, si el jarro de aire supera el 1.20 m de altura hay que amarrar tipo antena para que no dañe el niple del jarro de aire así como no poner jarros de aire a más de 2.50 m.

II.- No exponga los tubos al calor o radiación solar sin agua, ya que los tubos alcanzan temperaturas mayores a los 300°C y con el contacto de agua fría puede ocasionar una reacción térmica y fundir los tubos, incluso llegan a tronar con esta reacción térmica, use una lona o cartones para tapar los tubos de los rayos directos del sol, mientras usted instala su calentador “SIESOL” y colóquelos al final de la instalación, colocando agua dentro de los mismos y con el suministro de agua fría abierto, para que les entre agua conforme los coloca.

III.- Tenga mucho cuidado con los filos de las piezas de acero inoxidable que componen su calentador de agua solar “SIESOL”, utilice de preferencia guantes especiales para el manejo de toda la armazón, evite que menores de edad intervengan en el armado de su calentador ya que el filo de las piezas puede ocasionar un accidente.

IV.-Una vez armado el calentador solar “SIESOL” NO lo mueva de lugar ya que puede ocasionar un accidente, mucho menos ya conectado ya que puede dañar los niples del tanque y esto no lo cubre la garantía.

V.- NO apriete demasiado las conexiones de su calentador de agua “SIESOL” ya que puede dañar cuerdas o piezas de la instalación o del calentador, utilice cinta de teflón y chelack y al apretar utilice dos llaves estilson para apretar. Una para apretar y la segunda como contra tuerca para no dañar los niples, (ya que la garantía NO cubre estas fallas de instalación).

VI.- Cuando usted compro su equipo se le entrego pieza por pieza y se le revisaron los tubos para checar que no saliera alguna pieza mal, sí esto no fue así por favor hable con su proveedor y antes de empezar a armar su calentador de agua solar “SIESOL”, pida que se lo revisen ya que una vez empezado el proceso de armado NO hay cambio o rembolso de piezas faltantes, esto es por bien suyo y para brindar un mejor servicio.

VII.- Cheque que la altura de su tinaco no sea menor a .90 cm de altura ni mayor a 1.50 m, ya que de preferencia, debe de quedar a la altura de la parte superior (lomo) del termo tanque de su calentador de agua solar “SIESOL”, ver imagen de instalación de su equipo en este mismo manual, esto para tener una mejor presión de agua en la red de agua caliente, además quedando de esta manera jamás se quedara sin agua su calentador solar “SIESOL”.

VIII.- La entrada de agua fría es por la parte baja de su calentador de agua solar “SIESOL” y la salida del agua caliente es por la parte lateral del termo y para la instalación de su jarro de aire se recomienda colocar en la salida de agua caliente con una “T” y poner un segundo garro de aire en la salida de la parte superior del termo tanque (si quedan a mas de 1.50 m, hay que amarrar tipo antena), esto para un mejor desahogo de presión de su calentador. La colocación de la barra neutralizadora de sales minerales (K), se coloca en uno de los tres primeros tubos pegados a la salida del agua caliente, de preferencia en el tercero. Ver imagen en paso 9.

IX.- Por ningún motivo deberá de instalar su calentador de agua “SIESOL” con mangueras flexibles en los niples tanto de entrada de agua fría, salida de agua caliente y jarros de aire. Por favor utilice tubería de cobre por lo menos del piso a los niples y en los jarros de aire, así como no colocar los tubos de los jarros a más de 2.50 m. de altura ya que esta altura daña los niples y si sobre pasa el 1.50 m. hay que amarrarlo como si fuera una antena con cuatro tirantes (los daños de niples no los cubre la garantía) por favor haga bien sus instalaciones para evitar problemas de daños posteriores.

X.- En la entrada de agua fría hay que colocar pegado al niple una tuerca unión para poder desconectar el equipo fácilmente y posteriormente su válvula check para evitar que se nos mezcle el agua caliente con el agua fría así como una llave de paso tipo válvula esfera. En la salida del agua caliente hay que colocar una tuerca unión para poder desconectar el equipo fácilmente, posteriormente una “T” con reducción a ½” en la parte superior  para la colocación de otro jarro de aire y en la bajada una llave o válvula esfera. Estas dos instalaciones hay que aterrizarlas al piso con un codo a 90° todo en cobre. De este punto en adelante usted puede usar cualquier otro tipo de material que resista las altas temperaturas bajo su propio riesgo (no hay garantía de buen funcionamiento, solo en el uso del cobre).

XI.- Los jarros de aire son lo más importante en la disipación de la presión por las altas temperaturas en los equipos, por lo que son muy indispensable que sean única y exclusivamente de tubo de cobre en ½”, si se omiten estos jarros de aire la garantía queda completamente anulada, ya que es muy peligroso que se doblen por las temperaturas estos tubos y producir una olla de presión.

XII.- EN LOS EQUIPOS PRESURIZADOS Y LOS CERTIFICADOS POR EL (DIT): En los equipos Presurizados “SIESOL” usted instalara el tanque de recuperación para suministrar el agua que se evapora a diario en los de Serpentín de cobre ya que estos equipos NO consumen el agua caliente del termo tanque (calientan por inducción) este mini tanque está diseñado para ser instalado a la red de agua del hidroneumático y funciona como un mini tinaco. Para los de Panel Plano con el (DIT) hay que colocar Anticongelante Automotriz para calentar el agua por transferencia de calor y evitar que hierva el agua y se congele la misma. Con este sistema de Panel Plano y los de Tubo de Heat Pipe NO requieren de válvula de Anticongelamiento.

XIII. NO coloque por ningún motivo al armar su calentador de agua “SIESOL” sobre piedras, tabiques, madera u objetos que puedan con el tiempo dañarse. Ya que esto puede dañar las salidas y entradas de agua de su calentador y provocar problemas que NO cubren las garantía de su equipo.

XIV.- En su calentador “SIESOL” Presurizado puede que el agua salga tibia por la presión del hidroneumático, para esto es recomendable utilizar para regular el flujo del agua en el serpentín, una llave o válvula de reducción de presión tipo compuerta o cortina (ver imagen), y regular el paso del agua de la siguiente manera:

1.- cerrar la llave por completo y dar inicialmente ½ vuelta y probar flujo y temperatura de agua.

2.- En caso de que no haya buen flujo pero haya buena temperatura dar ½ vuelta más.

3.- Dar de ½ vueltas hasta tener buen flujo con buena temperatura.
